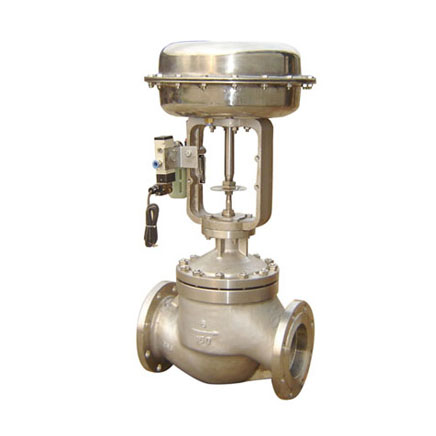

產品概述
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
主要零件材料
| 閥體、閥蓋 | ZG1Cr18Ni9Ti |
| 閥芯、閥座 | 1Cr18Ni9Ti、司鈦萊合金堆焊 |
| 軟密封閥芯 | 增強聚四氟乙烯 |
| 填 料 | 聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
| 墊 片 | 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
| 膜 蓋 | A3 |
| 波紋膜片 | 丁腈橡膠夾增強滌綸織物 |
| 彈 簧 | 60Si2Mn |
| 閥桿、推桿 | 2Cr13、1Cr18Ni9Ti |
| 襯 套 | 2Cr13 |
主要技術參數
| 公稱通徑DN(mm) 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 10 | 12 | 15 | 20 |
| 額定流量系數KV | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | | |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | | |
| 額定行程L(mm) | 10 | - | - | - | 16 | - | 25 | - | 40 | - | - | 60 | - | - | 100 | - | | |
| 膜片有效面積Ae(cm2) | 280 | - | - | - | - | - | 400 | - | 600 | - | - | 1000 | - | - | 1600 | - | - | - |
| 信號范圍Pr(Kpa) | 20～100、40～200、80～240段幅：20～60、60-100 |
| 氣源壓力Ps(Mpa) | 0.14～0.4 |
| 固有流量特性 | 直線、等百分比 |
| 固有可調比R | 50：1 |
| 允許泄漏量 | 硬密封：Ⅳ級、軟密封：Ⅵ級 |
| 公稱壓力PN(Mpa) | 1.6、4.0、6.4 |
| 工作溫度t(℃) | 常溫型 | -20～220、-40～250、-60～250 |
| 散熱型 | -40～450、-60～450 |
| 高溫型 | 450～560 |
| 低溫型 | -60～100、-100～-200、-200～-250 |
外形尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | PN16 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 | - | - |
| PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | - | - |
| PN64 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | - | - |
| H1 | 常溫型 | PN16 | 487 | 493 | 524 | 524 | 538 | 686 | 706 | 726 | 969 | 696 | 1009 | 1353 | 1390 | - | - |
| PN40 | 487 | 493 | 524 | 524 | 538 | 686 | 706 | 733 | 979 | 979 | 1029 | 1373 | 1415 | - | - |
| PN64 | 487 | 503 | 534 | 534 | 546 | 696 | 713 | 743 | 999 | 999 | 1044 | 1385 | 1425 | - | - |
| 中溫型 | 標準型加200 | 標準型加250 | 標準型加320 | 標準型加350 | - |
| H2 | PN16 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 | - | - |
| PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | - | - |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | - - |
| A | 282 | 360 | 470 | 620 | - |
| 法蘭標準 | GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600Lb JLS：10K、20K、30K |
